OKU F 3219 – Kit de fixation pour capteurs solaires sur toits plats
Le OKU F 3219 est un kit de fixation complet permettant de fixer les panneaux solaires (absorbeurs) OKU de manière sûre et durable sur un toit plat. Le système fonctionne avec des câbles en acier inoxydable qui sont tendus sur les panneaux et ancrés de part et d'autre à l'acrotère ou à la dalle en béton. Tous les composants sont réalisés en acier inoxydable (inox) et sont donc entièrement résistants aux intempéries pour une utilisation extérieure.
Contenu du set

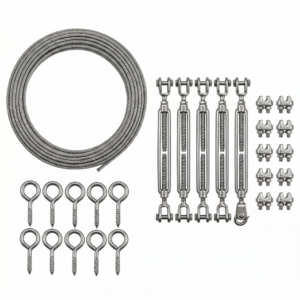

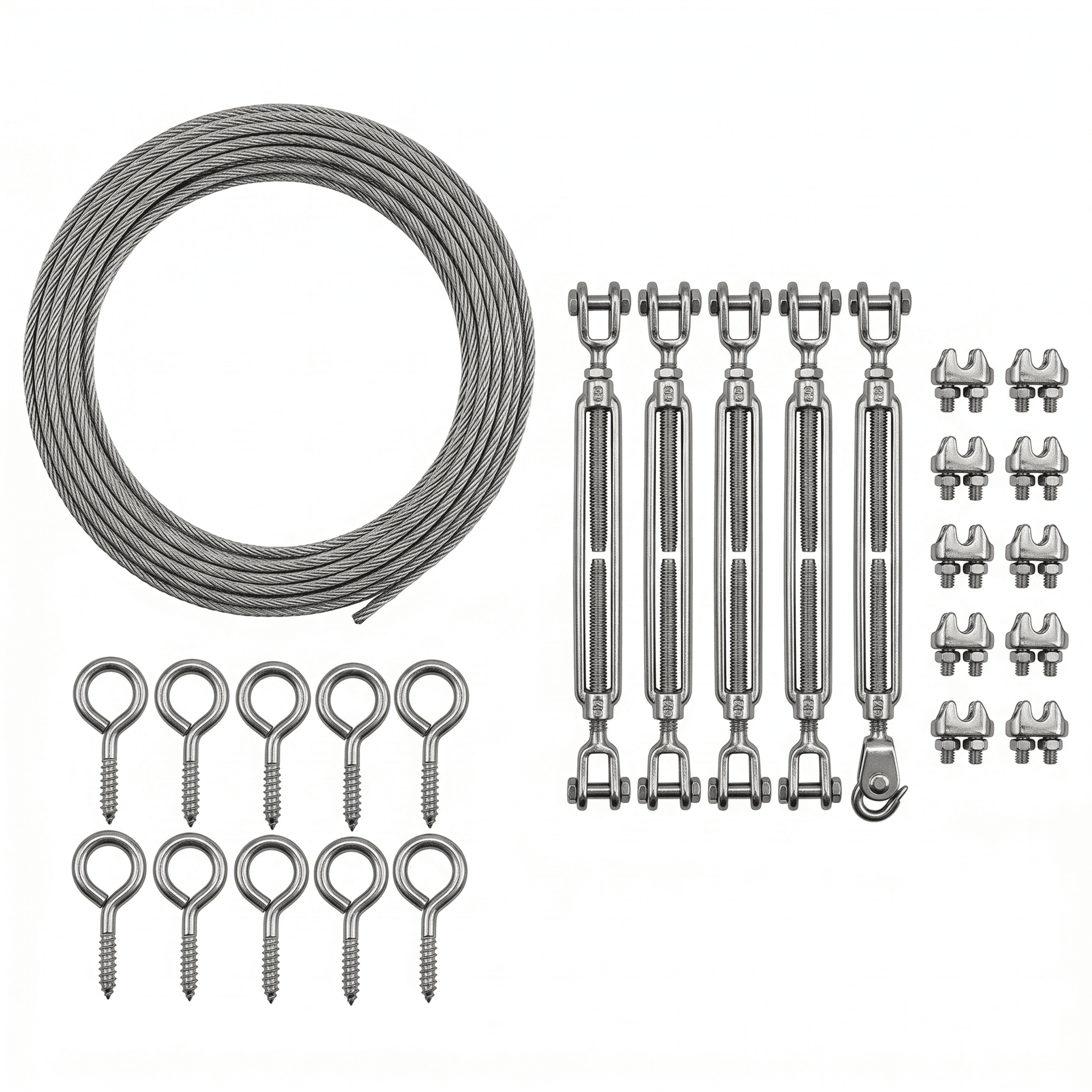

Le kit F 3219 contient toutes les pièces de fixation nécessaires pour l'installation de capteurs OKU sur un toit plat. Chaque kit contient 20 mètres de câble en acier inoxydable (3 mm, construction 7×19), 5 tendeurs en acier inoxydable, 10 colliers de câble en acier inoxydable et 10 boulons à œillet en acier inoxydable (6 x 60 mm). Cela permet de fixer solidement plusieurs rangées de capteurs sans pièces supplémentaires.
Fonctionnement du système

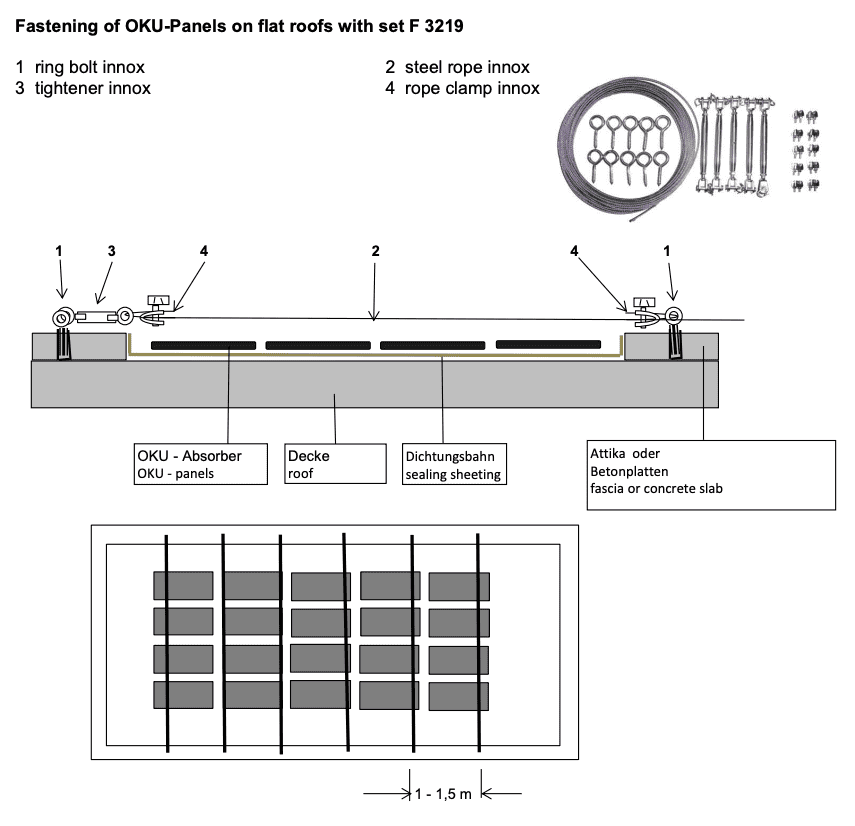

Les boulons à œil sont fixés de part et d'autre du rebord du toit ou de la dalle en béton. Le câble en acier est tendu à travers les boulons à œil au-dessus des capteurs et fixé à l'aide des serre-câbles. Les tendeurs assurent la tension correcte du câble, de sorte que les panneaux reposent fermement sur le toit sans se déplacer ni s'envoler. Les capteurs sont fixés par rangée avec un espacement de câble de 1 à 1,5 mètre, adapté aux dimensions des absorbeurs OKU.
Entièrement en acier inoxydable pour une durabilité maximale
Tous les composants du kit F 3219 sont fabriqués en inox (acier inoxydable), ce qui les rend résistants aux intempéries, aux rayons UV et à l'environnement chimique d'un toit extérieur. L'acier inoxydable garantit une longue durée de vie sans corrosion, même en zones côtières ou en cas d'exposition à la pluie et au gel.
Installation sur le toit plat
Lors de l'installation, les boulons à œil sont vissés sur l'acrotère ou la dalle en béton, aux bords du toit. Le câble en acier est ensuite guidé de boulon à œil en boulon à œil sur la rangée de capteurs et verrouillé aux positions souhaitées à l'aide des serre-câbles. Le tendeur permet de tendre le câble afin que les capteurs restent plats et stables sur la surface du toit, même en cas de vent. Suivez toujours les instructions de montage d'OKU pour respecter les bons espacements de câble et points de fixation.
