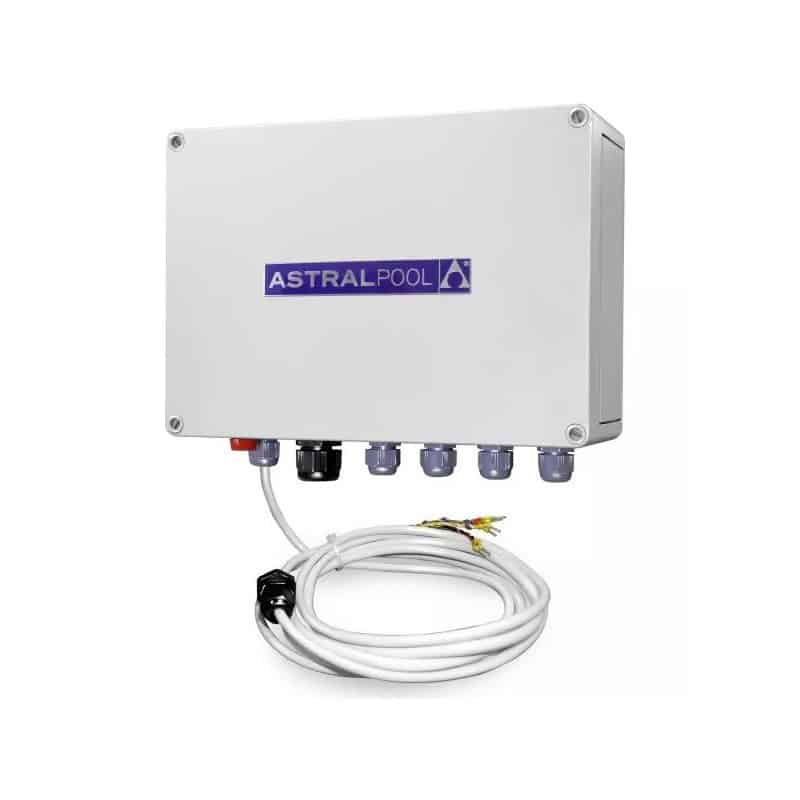

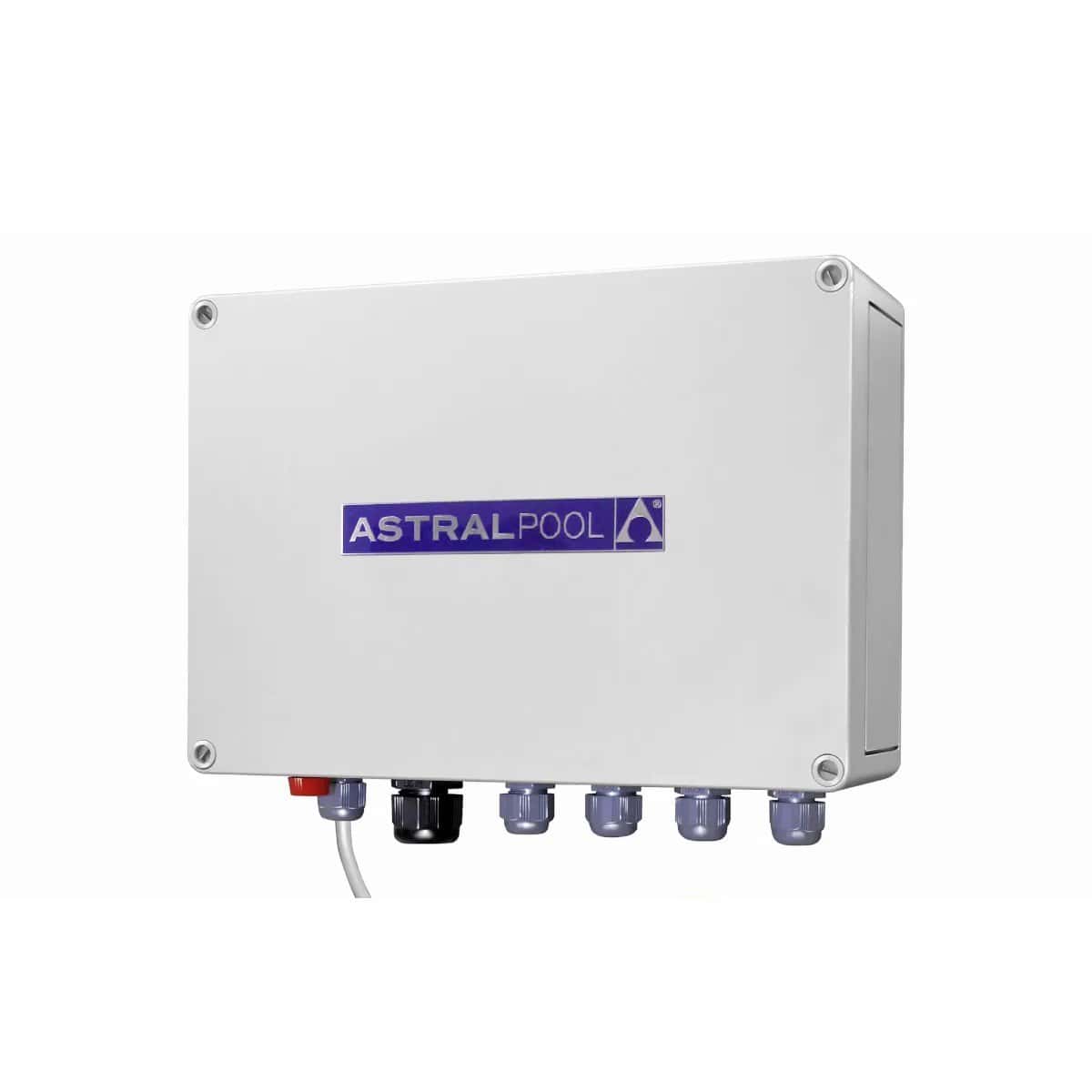

Boîtier relais Astral pour Elite Connect et Sugar Valley
Avec le boîtier relais Astral, vous étendez facilement les possibilités de raccordement de votre coffret de commande Astral Elite Connect ou Sugar Valley. Alors que le coffret de commande dispose déjà en standard de raccordements relais fixes pour, entre autres, la pompe pH et la couverture de piscine, ce boîtier relais externe offre de la place pour quatre appareils 230V supplémentaires. Le tout est relié au coffret via un seul câble multiconducteur, ce qui garde le câblage clair et ordonné.
- Raccordez jusqu'à 4 appareils 230V supplémentaires à votre coffret Elite Connect ou Sugar Valley
- Quatre relais : 1x 10A (max. 2,3 kW) et 3x 6,5A (max. 1,5 kW)
- Raccordement via un seul câble multiconducteur vers le coffret de commande
Extension de l'automatisation de votre piscine
Les coffrets de commande Astral Elite Connect et Sugar Valley sont des systèmes puissants pour la régulation automatique du traitement de l'eau, de la filtration et des technologies annexes de piscine. Les sorties relais intégrées sont occupées par défaut par les fonctions les plus essentielles. Si vous souhaitez faire piloter automatiquement d'autres appareils en plus — comme la pompe de circulation, l'éclairage de piscine, une cascade ou une pompe à chaleur — un boîtier relais externe est la solution indiquée.
Ce boîtier relais d'Astral a été spécialement développé pour une utilisation en combinaison avec la gamme Elite Connect et Sugar Valley. Le boîtier dispose de quatre sorties relais pour appareils 230V : un relais avec une charge maximale de 10A (2,3 kW) et trois relais avec chacun une charge maximale de 6,5A (1,5 kW). Via le coffret de commande, vous réglez facilement quand et pendant combien de temps chaque appareil raccordé est actif, sans besoin de matériel de commutation supplémentaire.
Installation et câblage
Le boîtier relais se raccorde au coffret de commande via un câble multiconducteur. Cela garde le câblage clair : un seul câble part du local technique vers le coffret, quel que soit le nombre d'appareils raccordés. Les appareils raccordés sont directement branchés sur la sortie relais correspondante du boîtier en 230V. Lors de l'installation, veillez à une mise à la terre correcte de l'ensemble de l'installation et tenez compte des valeurs de charge maximales par relais. En cas de doute sur l'installation électrique, il est conseillé de faire appel à un installateur électrotechnique agréé.
Le boîtier relais est exclusivement compatible avec les coffrets de commande Astral Elite Connect et Sugar Valley et ne peut pas être utilisé de manière universelle avec d'autres marques ou systèmes. La référence de ce boîtier relais est 72454, ce qui peut être utile lors de la recherche du bon remplacement ou lors d'une demande de documentation technique.
